   Hey Leute,

   ich hab mir folgende schaltung aufgebaut mit treiber IC dahinter um nen Verbraucher vernünftig zu betreiben.

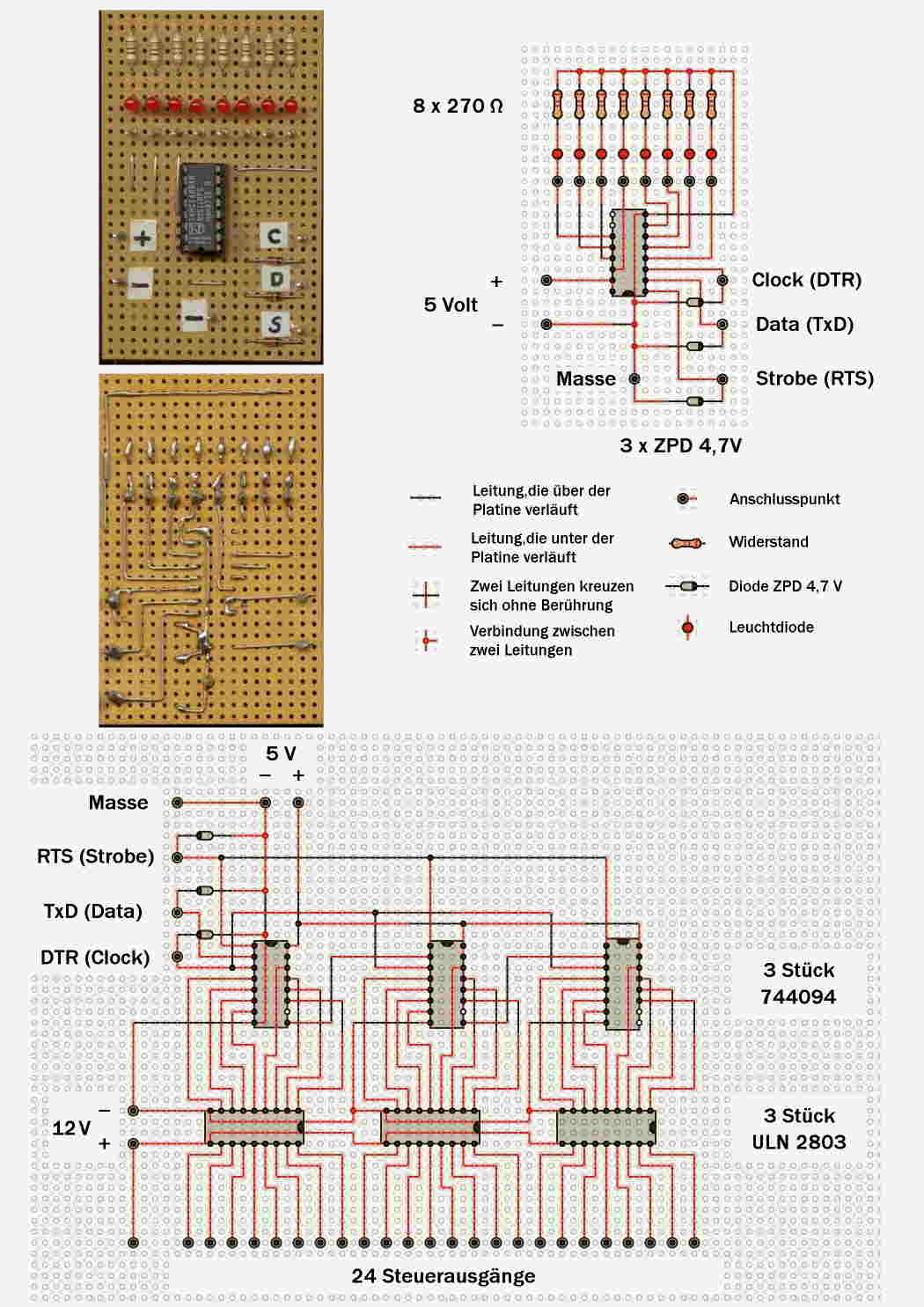

   Hier die Schaltung (Oben Links):

   http://www.o-bizz.de/qbtuts/com-port/image147.jpg

   doch leider Funktioniert da garnix. Also wenn ich die Betriebsspannung von 5V anschließe Leuchten alle LEDs (Hab ich für Testzwecke als Verbraucher genommen) auf und gehen erst aus, wenn man betriebsspannung wech nimmt. Das sollte aber eigentlich nicht passieren. Also Selbst wenn ich das PC Programm Starte passiert das selbe. Normal sollten die LEDs erst jeweils angehen, sobald ich in dem Programm den Harken setze.

   Hier noch den Code des Programms:

   Private Sub Form_Load()
   i = OPENCOM("COM2")
   If i = 0 Then
   i = OPENCOM("COM1")
   Option1.Value = True
   End If
   If i = 0 Then MsgBox ("Com Interface Error")
   TXD 0
   RTS 0
   DTR 0
   Timer1.Interval = 100
   End Sub

   Sub IOout(dat)
   BitValue = 1
   RTS 0
   For n = 1 To 8
   If (dat And BitValue) > 0 Then TXD 1 Else TXD 0
   DTR 1
   DELAY 0.005
   DTR 0
   BitValue = BitValue * 2
   Next n
   RTS 1
   DELAY 0.005
   RTS 0
   End Sub


   Private Sub Timer1_Timer()
   TIMEINIT
   Dat = 0
   Dat = Dat + Check1.Value
   Dat = Dat + Check2.Value * 2
   Dat = Dat + Check3.Value * 4
   Dat = Dat + Check4.Value * 8
   Dat = Dat + Check5.Value * 16
   Dat = Dat + Check6.Value * 32
   Dat = Dat + Check7.Value * 64
   Dat = Dat + Check8.Value * 128

   IOout Dat

   End Sub


   Dazu das zugehörige Modul:

   Declare Function OPENCOM Lib "Port" (ByVal A$) As Integer
   Declare Sub CLOSECOM Lib "Port" ()
   Declare Sub SENDBYTE Lib "Port" (ByVal b%)
   Declare Function READBYTE Lib "Port" () As Integer
   Declare Sub DTR Lib "Port" (ByVal b%)
   Declare Sub RTS Lib "Port" (ByVal b%)
   Declare Sub TXD Lib "Port" (ByVal b%)
   Declare Function CTS Lib "Port" () As Integer
   Declare Function DSR Lib "Port" () As Integer
   Declare Function RI Lib "Port" () As Integer
   Declare Function DCD Lib "Port" () As Integer
   Declare Sub DELAY Lib "Port" (ByVal b%)
   Declare Sub TIMEINIT Lib "Port" ()
   Declare Sub TIMINITUS Lib "Port" ()
   Declare Function TIMEREAD Lib "Port" () As Long
   Declare Function TIMEREADUS Lib "Port" () As Long
   Declare Sub DELAYUS Lib "Port" (ByVal l As Long)
   Declare Sub REALTIM Lib "Port" (ByVal i As Boolean)


   Ich hoffe einer von euch kann mir bei dem Problem helfen. Den Code hab ich aus dem Buch "Elektronik am PC - Visual Basic in der Praxis" und die selbe Schaltung ist in dem Buch auch abgedruckt. Somit dachte ich, dass die Schaltung zumindest theoretisch Richtig ist.

   Danke schonmal für eure Hilfe.

   Michael

2. Diskutiere mit und stelle Fragen: Jetzt kostenlos anmelden!

   lima-city: Gratis werbefreier Webspace für deine eigene Homepage

3. de5ths

   de5ths hat kostenlosen Webspace.

   10:37, 8.6.2010

   Hallo,

   erste Frage welches Betriebsystem?
   Warum? Man kann seid Win2000 nicht mehr über den Portstatus bestimmen das verhindert der Handler im Systemkern.Es gibt aber Biblioteken(DLL) die dies wieder möglich machen,z.B. Port.dll oder Impout32.dll für Basic.

   Das Beispiel von dieser Wenseite ist allerdings sehr veraltet...aka QBasic.
   Wenn du steuern willst dann besser mit dem LPT(Parallelport) dort ist kein Levelshifter notwendig.Da die Pegel fast auf TTL niveau liegen.Ein Beispiel wäre die Steuerkarte vom AATiS mit Mikrocontroller

   http://www.aatis.de/content/bausatz/AS509_Universelle_Anzeigeeinheit Die Hompegae zum bestellen
   http://www.mydarc.de/dl3hrt/ Eine Seite mit Programmbeispielen und Anwendungen für die Karte.

   Ist nur eine Empfehlung,ich verdiene nichts an dem Zeugs,meine Erfahrung hat gezeigt das sich Anfänger nicht all zu schwer tun damit und es gibt alles an Software kostenlos dazu.

   Edit: Wennn du auf deiner Karte beharrst,dann prüfe mal die Portzustände mit einem Multimeter und dann die Versorgungsspannungen des IC`s nicht das du bei dem "low" Pegel von -12 Volt durch einen dreher einen Spannungswandler gelötet hast...
